不能不说的秘密 ACCOQ8深度拆解
2010-11-02 17:32:25 点击数：
相关链接： http://server.zol.com.cn/202/2023213.html
http://www.pcpop.com/doc/0/593/593861.shtml
相信大家目前对多媒体GPS已经有了大概的认识。多媒体GPS作为导航发展的一个重要分支，1080P视频播放，HDMI高清输出的概念已经相当普及，所以当GPS成功整合这一功能后，比较容易被消费者接受。
在多媒体GPS中，ACCOACCOQ8可以说是其中的佼佼者。其8G内存是其最显著的特点，可以说是GPS的一个里程碑，将引领GPS的内存标配由4G向8G迈进。拆解作为ACCO一向的传统，也可以说是ACCO专利，今天笔者带领大家真正认识多媒体GPS的内部结构是如何的。

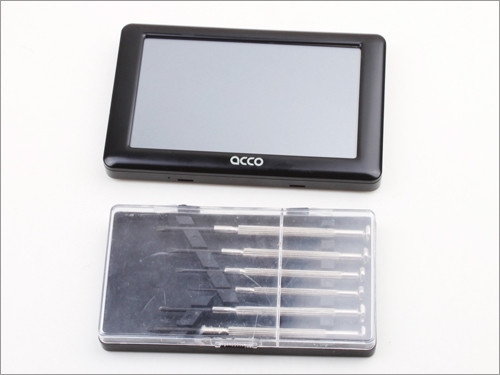

准备被拆解的ACCOACCOQ8，为了大家能了解Q8的内部结构，我只好牺牲了
ACCOACCOQ8的主机上有两个螺丝，其上下面板主要通过巧妙的物理结构来实现上下扣紧。其中一个螺丝上面贴有“撕毁无效”的标签，建议一般消费者切莫尝试，不然，无法保修了。
拆解前再次拍照留念，我心爱的ACCOACCOQ8
卸掉两颗螺丝，成功将上下机板分离，SOLA的液晶屏格外醒目。马上跟随笔者看看ACCOACCOQ8的内部结构。
ACCOACCOQ8采用的是瀚彩玻璃，专业液晶面板制造大厂瀚宇彩晶股份有限公司成立于 1998 年 6 月，专事生产薄膜晶体管液晶显示器面板，主要应用领域为笔记型计算机显示器及桌上型计算机监视器，为人们提供更健康的TFT-LCD显示器，具备低辐射和小能耗。瀚宇彩晶拥有成熟与量产效率极高的薄膜晶体管液晶显示器生产技术，客户群则为国内外各大知名计算机厂商。只要有心的朋友应该都知道，ACCOACCO所有机器的液晶屏均采用瀚彩。是ACCOACCO产品的品质保证。
ACCOACCOQ8，这次拆解ACCOACCOQ8并不容易，除了拆掉三颗固定PCB板的螺丝外，要取出ACCOACCOQ8的主板也不是易事。笔者这次拆解是花了不少力气。在固定PCB板方面，ACCOACCOQ8花了不少心思。
ACCOACCOQ8在每一颗芯片上，加了一层特制的钢屏蔽罩，各电子元件在工作时，会产生各种不同的信号，如果不对这些不同信号进行处理，会对各个功能产生相互的影响，比如搜星信号，CMMB接收信号，FM信号等等。这些屏蔽罩正好可以避免这类问题。
笔者在拆解ACCOACCOQ8的时候，遇到空间的阻力，特制的钢屏蔽罩很难拆解。ACCOACCOQ8因为支持多媒体播放，并带HDMI输出接口，要处理的信号更加复杂，所以钢屏蔽罩的拆解更加困难，从另外一方面说明ACCOACCOQ8质量的过人之处。
GPS信号接收天线方面，ACCOACCOQ8采用了台湾咏业unictron出品的陶瓷天线模块。台湾咏业服务台湾电子产业已经超过20余年，特别是GPS领域，其产品质量与效能具有较好的口碑。已逐渐成为GPS天线技术的领导者。GPS信号接收天线天线采用抗干扰有源封装，与别于其它方案的 能最大限度的避免外接干扰源，为系统提供稳定优良的GSP信号。
远峰PE01主板
Telechips TCC8901主控芯片。65nm CMOS工艺，采用FBGA封装。TCC8901是一款ARM11架构处理器，主频最高能达到600MHz，其中32Bits ARM1176JZ（F）-S RISC处理器负责操作系统和音频处理，而视频解码则是通过专门的硬件模块来完成。
TCC8901内置16KB指令高速缓存和16KB数据高速缓存，集成MMU管理单元（Memory Management Unit，它是中央处理器（CPU）中用来管理虚拟存储器、物理存储器的控制线路，同时也负责虚拟地址映射为物理地址，以及提供硬件机制的内存访问授权）。TCC8901支持视频硬件解码，编码包括MJPEG、MPEG-1、MPEG-2、MPEG-4 SP、MPEG-4 ASP、MPEG-4 AVC（H.264）、DivX、H.263、WMV9、VC-1、RV，配合2D/3D图形加速引擎，以及Overlay Mixer，可输出流畅的1080P全高清视频画面。
TCC8901内部集成高速USB 2.0 OTG控制器、HDMI控制器以及一个10bit DAC，视频输出支持NTSC或PAL混合输出（规格为NTSC-M/4.43，PAL-B/D/G/H/I/M/N/Combination N）。10-bit DAC应该是专门处理视频里的音轨的，为什么这么说呢，首先如果用10bit DAC去处理歌曲，音质肯定要打折扣；其次板子上还有一个Wolfson WM8988L，说明P7单纯播放音乐是用外部ADC/DAC（否则要WM8988L干啥）。WM8988L与ARM之间的带宽，肯定不如内置的10bit DAC与ARM之间的带宽，考虑到全高清视频对数据传输的较高要求，以及用户在观看视频时对音质的较低要求，所以推测TCC8901内置的10bit DAC应该是专门为视频里的音频转换准备的。
ACCOACCOQ8采用两片三星K4T51163QG-HCE7，这里有必要解析一下芯片的型号。其中K表示三星Memory；4表示这是DRAM芯片；T表示DRAM的类型，为DDR2 SDRAM,后面的H表示芯片采用FBGA封装；C表示正常供电条件下芯片工作温度范围0~95度；最后的E7表示该芯片规格，为DDR2-800 (400MHz @ CL=5, tRCD=5, tRP=5)。也就是说这块芯片为三星生产的DDR2-800 SDRAM，单片容量1Gbit（64MB*16），FBGA封装。一块芯片容量64MB，两块就是128MB，保证了1080P全高清视频的流畅播放。
传说中GPS的8G内存
ACCOACCOQ8推出的第一个显著特征的就是8GB海量存储。目前市面上的一两款HDMI-GPS的存储量只有4G，在存储了一个2G多的导航地图之后，余下的1G多的容量对于1080P来说，只是个美丽的传说。8G容易的HDMI-GPS将成为市场主流。8G的内存容量，将其它竞争对手远抛在脑后。8G内存才真正意义上对得起多媒体GPS这个称呼。
ACCOACCOQ8主板全貌
笔者点评：ACCOACCOQ8的拆解顺利完成，可以看出，这块PCB与以往产品略有不同，但在主板的结构方面，原理基本一样。ACCOACCOQ8的内部元器件都是采用国际顶级供应的产品，从源头上保证ACCOACCOQ8的品质。
